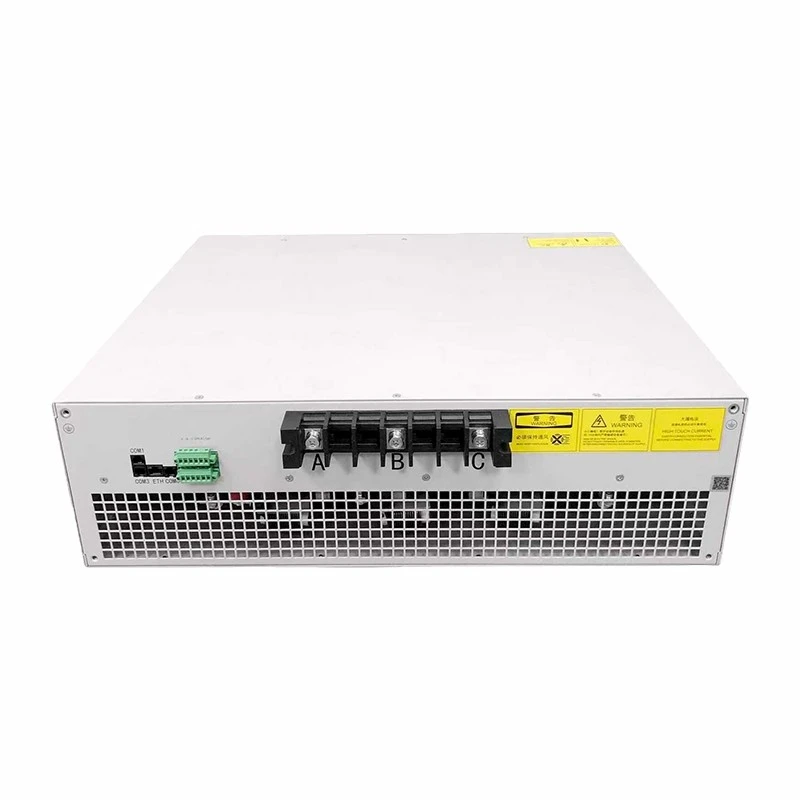

Sunkiosios pramonės SVG
Pramoninis AHF/SVG yra lankstus galios keitiklis. Pirmiausia jis išmatuoja apkrovos sukuriamas reaktyviąsias ir harmonines sroves, o vėliau pašalina didžiąją daugumą reaktyviųjų ir harmoninių srovių maitinimo tinkle, generuodamas naujas reaktyviąsias ir harmonines sroves su priešingomis fazėmis ir vienoda amplitudė. Atšaukus reaktyviąsias ir harmonines sroves kompensavimo grandinėje, galima pasiekti šiuos efektus:
* Žymiai sumažina įtampos ir srovės bangos formos iškraipymą maitinimo tinkle;
* Žymiai pagerina maitinimo sistemos galios koeficientą, sumažina transformatoriaus projektinę galią, sumažina pirmines išlaidas;
* Sumažina transformatorių ir kabelių nuostolius, mažina jų temperatūrą, taupo energiją;
* Sumažina sistemos harmonikų sukeltų trukdžių kitai įrangai riziką;
* Pagerina gnybtų įtampą ir pagerina maitinimo kokybę.
Produktų aprašymas
Mūsų pramoninės galios kokybės produktai (Active Power Filters (APF) ir Static Var Generators (SVG)) yra išmanūs, aktyvios galios elektroniniai prietaisai, kuriuos sukūrė mūsų įmonė. Juose naudojama didelio-efektyvumo galios elektroninė topologija ir pažangi visiškai skaitmeninio valdymo technologija, skirta dinamiškai kompensuoti reaktyviąsias ir harmonines sroves, pagerinti galios koeficientą ir pašalinti harmonines sroves.
Harmoninio kompensavimo principas:DSP valdiklis aptinka apkrovos srovę realiu laiku ir apskaičiuoja bei analizuoja kiekvienos apkrovos srovės harmoninės srovės duomenis; kiekviena harmoninė srovė naudojama kaip kontrolinė vertė, o valdiklis varo IGBT, kad sukurtų kompensacinę srovę, kurios amplitudė ir priešingas poliškumas kaip harmoninė srovė, ir įpurškia ją į elektros tinklą, kad aktyviai pašalintų galios harmonikas.
Pagrindiniai komponentai
APF/SVG sistemą daugiausia sudaro pagrindinis kontaktorius KM1, išankstinio įkrovimo kontaktorius KM2, išankstinio įkrovimo rezistorius R, filtro induktorius L, įtampos -šaltinio PWM lygintuvo tiltelis (VSR) ir nuolatinės srovės magistralės kondensatorius C.
Sistemos schema parodyta 1 paveiksle. Rezistorius R yra sistemos išankstinio įkrovimo rezistorius. Kai KM2 uždarytas, sistemos magistralės kondensatoriaus įtampa lėtai įkraunama. KM1 valdo pagrindinę grandinę ir tuo pat metu trumpai{6}}jungia išankstinio įkrovimo rezistorių R. Induktorius yra galios perdavimo sąsajos elementas tarp galios keitiklio ir maitinimo sistemos, veikiantis ir kaip energijos kaupiklis, ir kaip filtruojanti aukšto -dažnio perjungimo pulsavimo srovę. Įtampos{11}}šaltinio PWM lygintuvo tiltelis yra SVG galios konvertavimo komponentas, sudarytas iš izoliuotų{12}}vartų dvipolių tranzistorių (IGBT). Jis naudoja erdvės vektoriaus moduliavimo (SVPWM) technologiją, kad valdytų IGBT, kad būtų sukurta kompensacinė srovės bangos forma. DC kondensatoriaus modulis saugo nuolatinės srovės energiją, kurią generuoja IGBT galios konvertavimo modulis.
Duomenų lapas
| Elektriniai parametrai | |
| Laidų sujungimo būdas | Trijų-fazių trys-laidai |
| Darbinė įtampa | 660V(±20%) |
| Veikimo dažnis | 50 Hz / 60 Hz (± 10 %) |
| Gaminio specifikacijos | 57kvar, 114kvar |
| Srovės transformatoriaus specifikacijos | 100:5 ~ 10000:5 |
| Triukšmas | ＜ 60dB |
| Savybės | |
| Perjungimo įrenginiai | IGBT |
| Perjungimo dažnis | >20 kHz |
| Šilumos išsklaidymo būdai | Protingas oro aušinimas |
| Šilumos išsklaidymo valdymas | Adaptyvus ventiliatoriaus greičio reguliavimas |
| Apsaugos funkcijos | Apsauga nuo viršįtampio, žemos įtampos, perkaitimo, viršsrovių, trumpojo jungimo |
| Kompensacijos našumas | |
| Reaktyviosios galios kompensavimas | Reguliuojamas nuo 1 iki +1 (įrenginio talpos diapazone) |
| Aktyvios galios praradimas | <3% |
| Bendras atsakymo laikas | <10ms |
| Ekrano sąsaja | |
| Ekranas | 7- pėdų spalvotas jutiklinis ekranas (spintelės tipas) |
| Kalba | Kinų, anglų ir tinkinamos kalbos |
| Baterijos ekranas | Iškraipymo koeficientas, galios koeficientas, galia, įtampa, srovė ir kiti duomenys rodomi |
| Ryšio sąsaja ir protokolo tipas | RS485, Modbus protokolas |
| Aplinkos sąlygos | |
| Darbinė temperatūra | -10 laipsnių ~+40 laipsnių |
| Santykinė drėgmė | <95%, no condensation |
| Aukštis virš jūros lygio | <5000 meters (above 1000 meters, capacity decreases by 1% for every additional 100 meters) |
| Kiti | |
| Apsaugos lygis | IP20 reitingas, kiti įvertinimai galimi pagal užsakymą. |
| Montavimo būdas | Stovas{0}}, integruotos spintelės konfigūracijos. |
Q&A
Kokios yra sunkiosios pramonės AHF/SVG gaminio savybės?
Išsamios apsaugos funkcijos pagerina naudotojo taikomųjų programų stabilumą
Automatinis srovės ribojimo algoritmas su dvigubais RMS ir didžiausios vertės nustatymais automatiškai apriboja įrenginio išėjimą iki 100%, kai apkrovos harmoninė srovė viršija įrenginio išėjimą, pašalina perkrovos riziką;
Išsamios apsaugos funkcijos, įskaitant apsaugą nuo viršsrovių, viršįtampių, žemos įtampos ir perkaitimo, užtikrinančios saugų ir patikimą sistemos veikimą;
Pažangios valdymo strategijos ir topologijos dizainas
Patobulinta aptikimo technologija, pagrįsta momentinės reaktyviosios galios teorija, leidžia realiu-laiku aptikti harmoninę srovę ir automatiškai sekti apkrovos harmonikų pokyčius, todėl užtikrinamas aukštas valdymas ir greitas atsakas;
Labai integruotas, modulinis ir serijinis
Lankstus derinimas ir lygiagretus veikimas, kad atitiktų skirtingus pajėgumo reikalavimus, pagerintų įrangos patikimumą ir techninę priežiūrą, tuo pačiu užtikrinant standartizuotą gamybą, labai palengvinant sistemos įrengimą ir priežiūrą;
Vieno{0}}modulio nepriklausomo oro kanalo konstrukcija efektyviai izoliuoja aplinkos dulkių sukibimą, pagerina produkto šilumos išsklaidymo efektyvumą;
Išplėstinė vartotojo patirtis
Gedimų savaiminės-diagnostikos ir savaiminio-paleidimo funkcija: įrenginyje yra savaiminio-atkūrimo funkcija, skirta išsijungimams, kurių priežastis nėra jo paties problemos. Prieš savaiminį-atkūrimą būtina atlikti automatinę išorinio maitinimo tinklo ir paties įrenginio diagnostiką, o savarankiškas-paleidimas galimas tik sėkmingai diagnozavus. Jei įrenginiui nepavyksta normaliai paleisti po trijų savęs-atkūrimo bandymų per 30 minučių, jis sustos ir išsiųs gedimo signalą į pagrindinį kompiuterį bei užsidegs paties įrenginio gedimo indikatoriaus lemputė.
